粉塵過濾器用於去除氣流中的顆粒,因為顆粒與過濾介質中的纖維表麵接觸後會粘附在纖維上。顆粒與過濾介質中的纖維接觸後過濾的機理為濾除(篩效應)、攔截效應、擴散效應、慣性效應以及靜電效應。...
粉塵過濾器用於去除氣流中的顆粒,因為顆粒與過濾介質中的纖維表麵接觸後會粘附在纖維上。顆粒與過濾介質中的纖維接觸後過濾的機理為濾除(篩效應)、攔截效應、擴散效應、慣性效應以及靜電效應。
在潔淨室建設中,尤其是大的電子廠,對粉塵過濾器的需求有增無減。而粉塵過濾器的種類也很多,如何選購粉塵過濾器,下文整理了一份過濾器選購指南,供大家參考!
粉塵過濾器的分類
CCST Dust Filter
粉塵過濾器,從外形上,可分為板式、袋式、W型、液槽式、有隔板、無隔板等。
從纖維材料上,可分為PTFE、玻纖、化纖等。
從過濾效率上,可分為初效、中效、高效、超高效等。
粉塵過濾器的產品選型
CCST Dust Filter Model

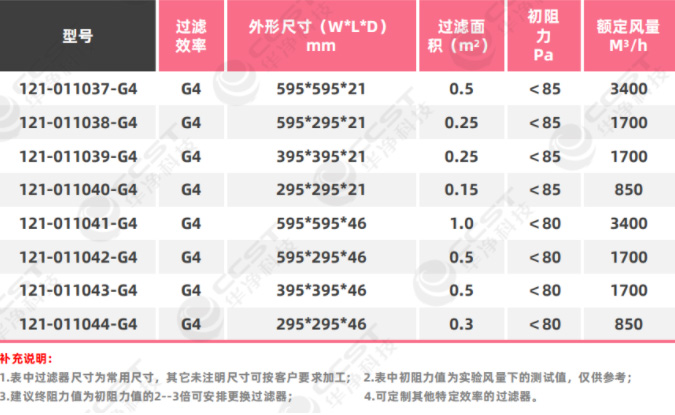

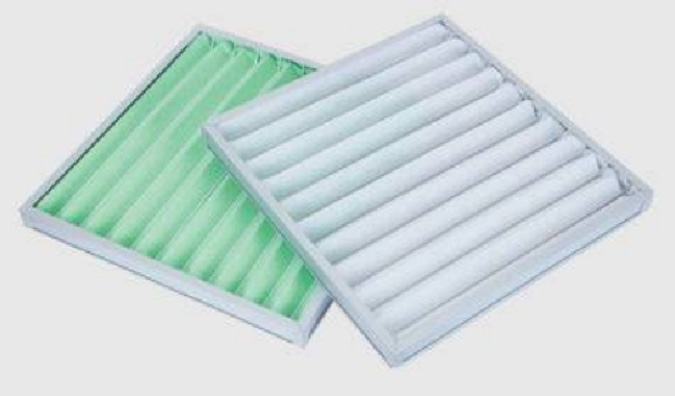

初效板式過濾器係列
粗效過濾器主要初級過濾空氣塵埃粒徑(≥5.0μm)以上粗塵顆粒。通風係統粗塵顆粒過濾,空調通風係統預過濾,可延長中效及高效過濾器的使用壽命。
過濾器檢測標準依據:
ISO16890-2016 T/CRAA432-2017
過濾效率:G1 G2 G3 G4
主要特點:可靠、簡單、方便、便宜、過濾麵積大、通用性好
主要用途:中央空調預過濾、通風係統預過濾、燃氣輪機和空氣壓縮機預過濾、地鐵、核工業、國防工業等

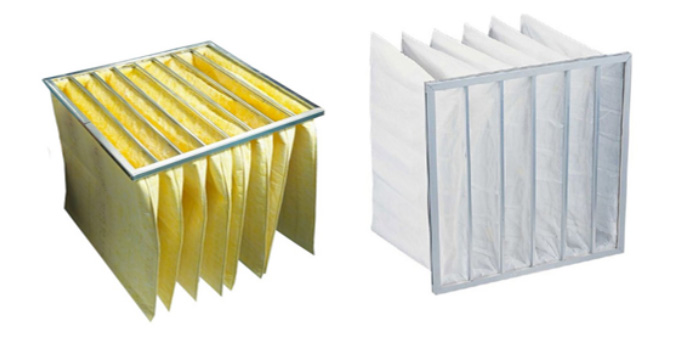

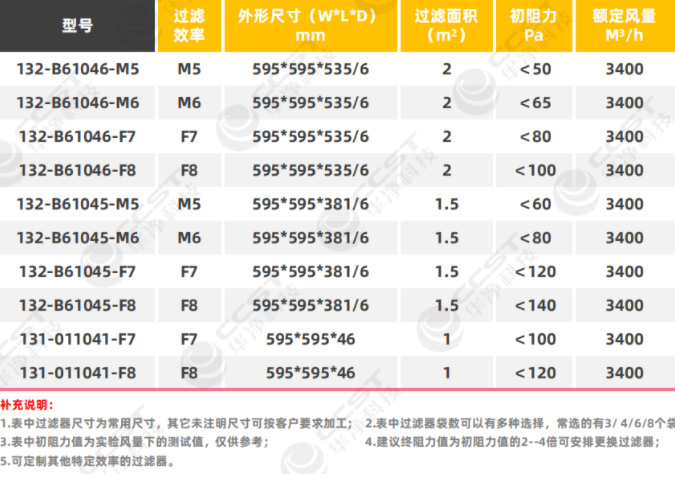

中效袋式過濾器係列
袋式中效過濾器采用超細合成纖維製成。濾材內含靜電纖維,主要中級過濾空氣塵埃粒徑(≥1μm)以上顆粒粉塵。過濾效率特別良好,通風係統中級細塵顆粒過濾。
過濾器檢測標準依據:
ISO16890-2016 T/CRAA432-2017
過濾效率:M5 M6 F7 F8
主要特點:可靠、簡單、方便、便宜、過濾麵積大、通用性好
主要用途:中央空調預過濾、通風係統預過濾、地鐵、核工業、國防工業等

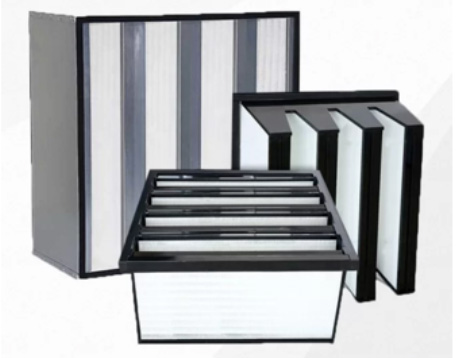

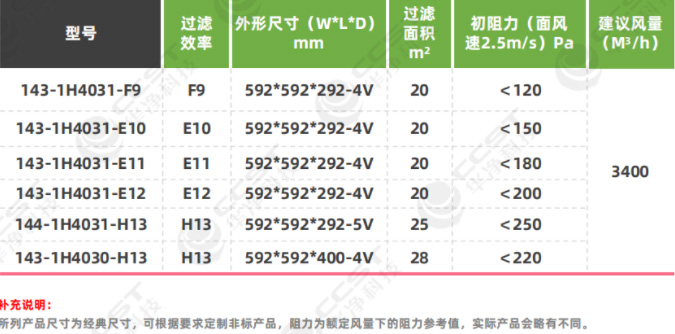

W型高效過濾器
W型過濾器,又稱V型過濾器,采用ABS工程塑料框架,重量輕,初阻力低,采用超細玻纖濾紙,通過組合多片無隔板濾芯並嚴格密封製成,具有過濾麵積大、阻力低、壽命長(可達傳統有隔板過濾器2-3倍)、適用範圍廣的特點。通常適用於空調通風係統。
過濾器檢測標準依據:
EN1822-1:2009
過濾效率:F9 E10 E11 E12 H13
主要特點:
1. 壽命長,額定風量大,容塵量高;
2. 過濾麵積大,阻力低,結構緊湊;
3. 適用於定風量和變風量係統。
主要用途:中央空調預過濾、通風係統預過濾、地鐵、核工業、國防工業等
運行溫度:≤80℃
額定風速:2.5 m/s

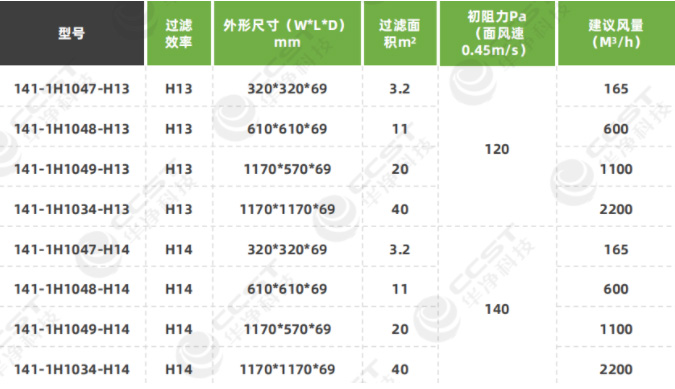

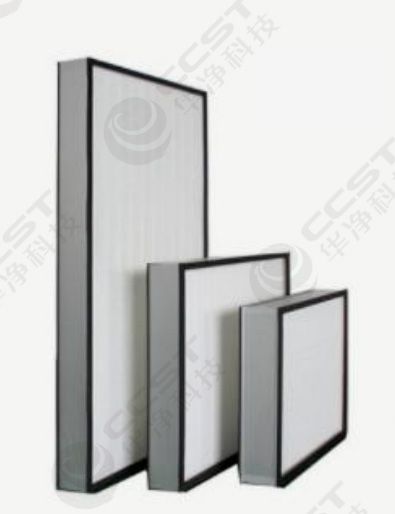

無隔板高效過濾器
過濾器檢測標準依據:
EN1822-1:2009
過濾效率:H13 H14
主要特點:過濾麵積大、結構簡單、攔截粉塵效率高、使用壽命長、高濕環境有特殊的抗水玻璃纖維濾紙
主要用途:潔淨工程末端過濾係統、局部淨化設備末端過濾、潔淨手術室末端過濾

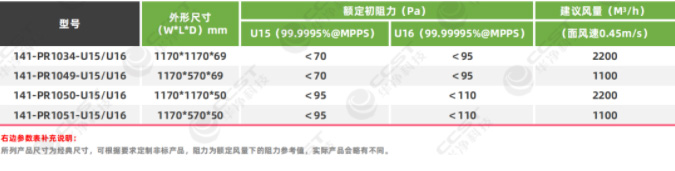

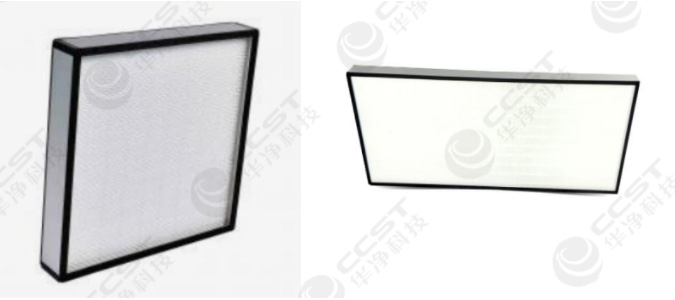

PTFE板式高效過濾器
板式PTFE高效過濾器是用性能優異的PTFE濾紙為原材料,熱熔膠為濾料的分隔物製成的新型過濾器,其過濾效率範圍廣,能滿足H13--U16@ISO16890,通常可搭配FFU和送風口等送風裝置使用,廣泛應用於微電子、半導體、生物製藥、數據中心等行業對潔淨有要求的場所。
產品特點:
①節能性好:相比傳統玻纖過濾器,其有較低的阻力特性,可節能超30%;
②化學性能優異:相比傳統玻纖過濾器,極低的化學氣體散播性,不含硼、磷,對生產製程和人員健康基本沒有影響;
③可靠性好:PTFE過濾器抗酸堿腐蝕能力強,防水性好,能適用多種環境需求;
④強度好:濾紙在生產和搬運過程中不易破損,方便測試和安裝;
⑤過濾效率高:纖維結構緊密,纖維直徑更細,對超微粒子有更高的捕獲效率。
過濾器檢測標準依據:
EN1822-1:2009
過濾效率:U15、U16
運行溫度:≤80℃
額定風速:0.45m/s

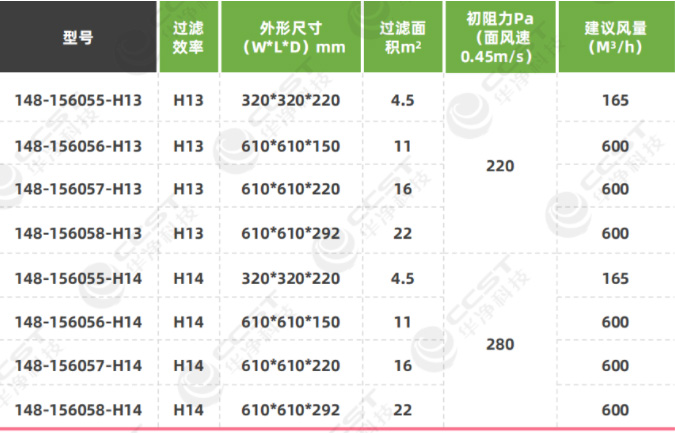

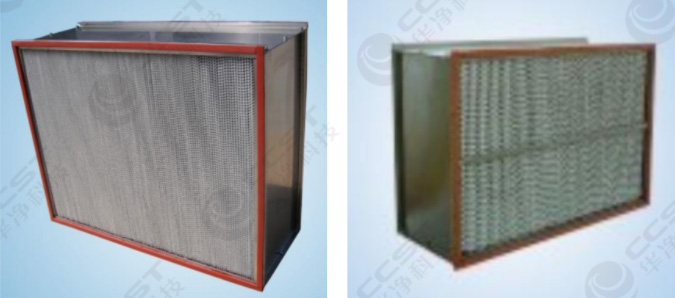

耐高溫高效過濾器
耐高溫高效過濾器使用有隔板設計,波紋型隔板可以精確地保持褶層間距,在最小阻力下,最大限度地利用濾料,過濾器濾材兩麵180褶層,濾料折彎時有兩道壓痕,使其在隔板的尾端開成楔形盒式褶層,可以防止濾料破損。
過濾器檢測標準依據:
EN1822-1:2009
過濾效率:H13 H14
主要特點:耐高溫(連續運行最高耐溫:250℃、300℃)、送風量大、低阻力
主要用途:適合於高溫、潔淨度有要求的特殊設備

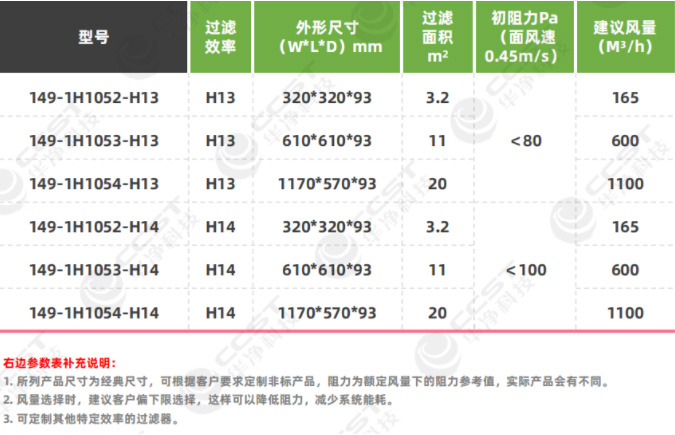

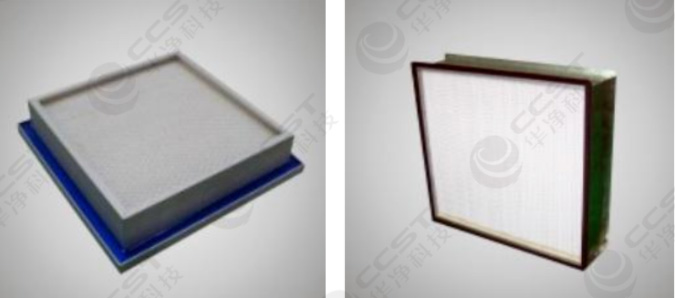

無隔板液槽式高效過濾器
液槽高效空氣過濾器是無塵室、潔淨手術室、生物潔淨室、無菌(jun1)室、工業潔淨室應用比較理想的過濾設備,液槽密封較國內常用的機械擠壓密封密封效果好。
過濾器檢測標準依據:
EN1822-1:2009
過濾效率:H13 H14
主要特點:密封性能好,安裝方便,效率高,阻力低,運行成本低
主要用途:潔淨工程末端過濾係統、局部淨化設備末端過濾、潔淨手術室末端過濾
高效過濾器是如何檢測的
How to detect
高效過濾器生產有難度,密封要求高,濾料易破損。而高效過濾器合格是工程合格的基礎。所以對高效過濾器的檢測至關重要。華淨科技的高效過濾器是逐台檢測的。

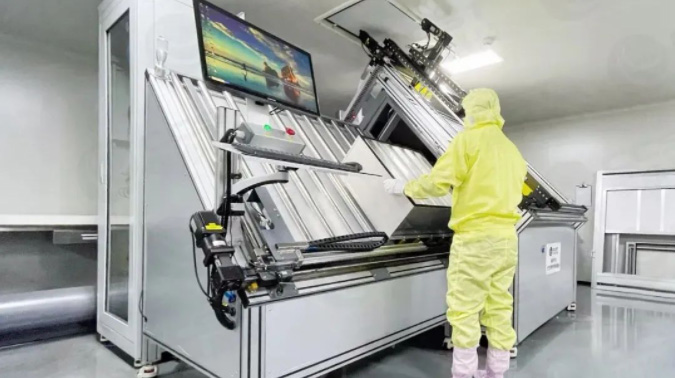

華淨科技 MPPS 過濾效率檢測台
